进口WIKA威卡EN837-1全不锈钢耐震压力表233.50.100 232.50.063
产品型号: 233.50.100

针对有动态压力载荷和振动载荷情况壳体充液。 适用于有耐震等要求较高的工艺流程中(介质的腐蚀性很强以及周围环境腐蚀性也很强的场所)测量各种气体及液体介质的压力。 针对过程控制工业,化工,石化,发电站,矿山,地面上工程,环境保护,机械制造和一般性的机械设备制造。

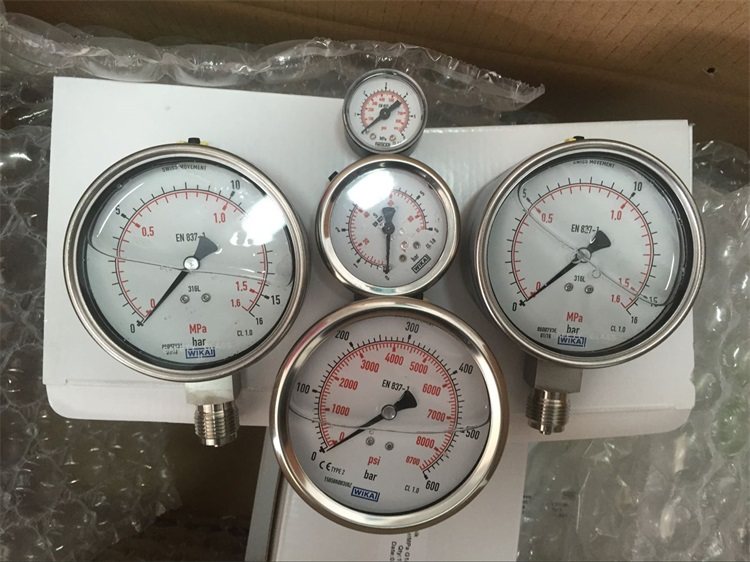

全不锈钢波登管压力表

型号232.50/233.50,不充液/充液



应用:

针对有动态压力载荷和振动载荷情况壳体充液。

适用于有耐震等要求较高的工艺流程中(介质的腐蚀性很强以及周围环境腐蚀性也很强的场所)测量各种气体及液体介质的压力。

针对过程控制工业,化工,石化,发电站,矿山,地面上工程,环境保护,机械制造和一般性的机械设备制造。



功能特性:

很强的抗负荷变换能力及抗震动抗冲击能力

全不锈钢结构

通过德国的劳氏认证和高斯认证

压力范围:0~160MPa



描述:

设计:符合EN837-1标准

标准尺寸(mm):63、100和160mm

准确度等级:

表圆直径63mm:1.6

表圆直径100,160mm:1.0

压力范围:

表圆直径63mm:0~0.1至0~100MPa

表圆直径100mm:0~0.06至0~100MPa

表圆直径160mm:0~0.06至0~160MPa

可提供其它等值压力范围以及真空标度

有效工作压力:

表圆直径63mm:静压:3/4×满量程值;动压:2/3×满量程值;瞬压:满量程值

表圆直径100,160mm:静压:满量程值;动压:0.9×满量程值;瞬压:1.3×满量程值

允许温度:

环境温度:-40~+60℃,当表壳不充液的情况;-20~+60℃,当表壳充甘油的情况

介质温度:*高+200℃,当表壳不充液的情况;*高+100℃,当表壳充液的情况

温度影响:当测量系统的温度在参考温度(+20℃)附近波动时,*大变化为量程的±0.4 %/10 K

防护等级:IP65按EN 60 529/IEC 529标准



标准型结构

过程连接接口:

CrNi-不锈钢316L,外螺纹径向或轴向(偏芯);

表圆直径63mm:G1/4B,SW14;

表圆直径100,160:G1/2B,SW22

测量敏感元件:CrNi-不锈钢,压力小于10MPa:C型弹簧管;大于等于10MPa:螺旋型弹簧管

传动机芯:CrNi-不锈钢

表盘:铝,白底黑字刻度,表圆直径63mm时带有指针阻止柱

指针:铝,黑色

表壳:CrNi-不锈钢,壳体上面12点的位置(表圆直径63)带有卸压孔和(表圆直径为100和160mm时)卸压孔在壳体背后,压力范围小于或等于0.6MPa时可以通过泄压阀来平衡内部压力。

表玻璃:多层**表玻璃

玻璃镶嵌环:镶嵌环,CrNi-不锈钢

填充的液体(针对型号233.50)甘油99.7%



特殊制造方式:

用于氨气装置(表圆直径100和160mm)

对于制冷剂R717(NH3)带有温度标度℃

压力范围:-0.1~0~1.5MPa或-0.1~0~2.6MPa



优化选择特殊型

其他的过程连接

化学密封直接安装请看化学密封简易样本

蒙乃尔测量系统(型号26X.50,不适合表圆直径160背部轴向接口)

测量系统CrNi-不锈钢1.4571

CrNi-不锈钢前带边,后带边

CrNi-不锈钢前带边,抛光

三棱前带边,CrNi-不锈钢抛光,带固定架

环境温度-40℃:充硅油

电接点开关(参见样本AC 08.01)

带有电信号输出的压力仪表参看型号PGT23.100/160,参考样本PV 12.04

制造结构按ATEX Ex ii 2 GDc
